产品描述

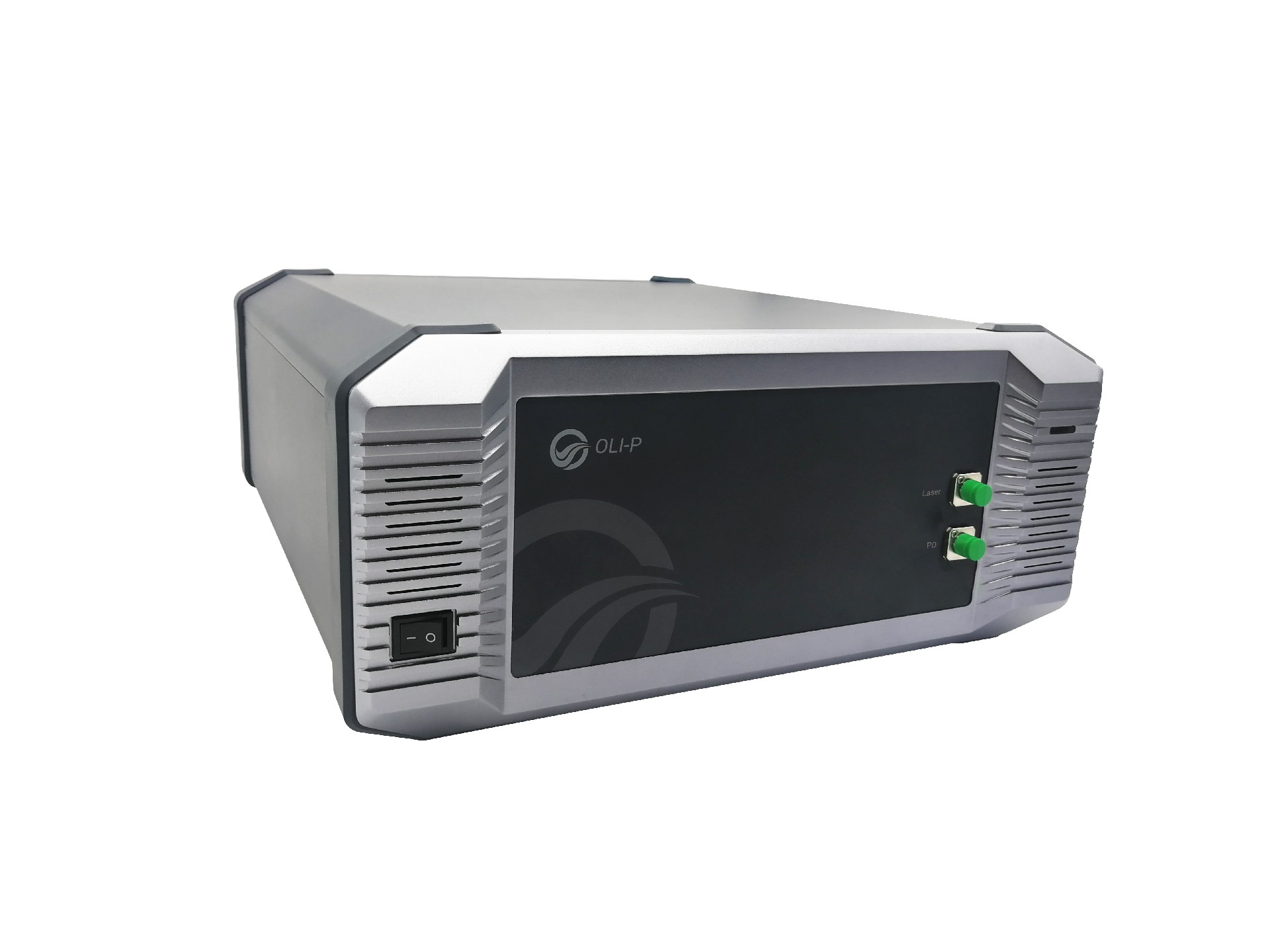

OLI-P是基于白光干涉的分布式偏振串扰测试分析仪，采样分辨率优于2cm，噪声灵敏度最低可达-90dB。设备可高精度测量保偏光纤环的分布式偏振串扰。通过偏振串扰测试，精准定位保偏光路中异常串扰点位置、分析连接头或耦合端面质量等。该产品可用于产品工艺设计改进或产线批量检测。

产品特点

• 高采样分辨率和定位精度

• 灵敏度高、测量动态范围大

• 测量时间

产品应用

• 保偏光纤环的分布式偏振串扰测量

• 光纤环绕制应力分析

产品参数

主要参数
基础参数
工作波长	1290~1330/1530~1570			nm
测量长度1		＞1.4		km
采样分辨率2	＜2			cm
串扰重复性	±1			dB
事件点分辨率	±20			cm
测量时间3	＜15			s
串扰测量动态范围	75			dB
噪声灵敏度4	-90			dB
硬件
输入电压	AC 220/110V；DC 12V			-
主机功率	60			W
通讯接口	USB			-
光纤接口	FC/APC			-
尺寸	W345*D390*H165			mm
重量	7.5			kg
储存温度	0~50			℃
工作温度	10~40			℃
储存与工作湿度	10~70			%RH

备注：

1. 光纤线性双折射按Δn=5×10-4计；

2. 光纤线性双折射按Δn=5×10-4，设备可设置的最大采样分辨率；

3. 设备满量程测量时，测量时间小于15s；

4. -90dB灵敏度是指当信号最大串扰峰低于-70dB时的噪声水平（底噪平均值）。

文件下载

OLI-P 分布式偏振串扰测试仪_CN.pdf

产品技术规格如有变更，恕不另行通知，如有疑议，请与我司联系。
