光学频域反射计(OFDR)凭借其超高空间分辨率和分布式测量能力,已成为光器件、光模块及光链路特性表征的重要手段。在实际测试中,OFDR测试得到的反射强度-距离曲线,包含了从设备内部到待测样品末端整个光链路反射光信号强度。而对于测试者来说,如何准确解读该曲线中不同区段、不同形态特征所对应的物理含义,是判断样品质量和定位异常点的关键。

OFDR设备通过频率可调谐激光源发出线性扫频光,经干涉结构后,检测待测光链路中各点返回的背向瑞利散射信号。通过对拍频信号的傅里叶变换,即可将频域信息映射为距离域上的反射强度分布,典型的全貌曲线如下图所示。

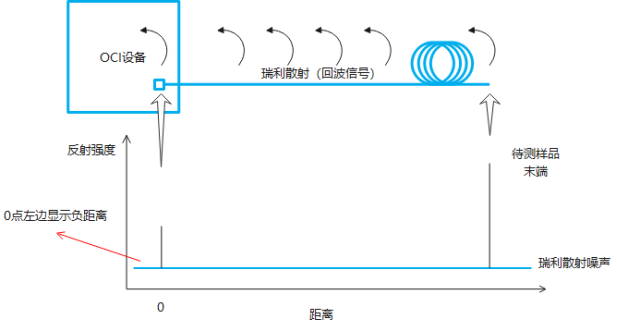

  OFDR全距离测量曲线

OFDR设备经过校准后,其测试结果中“0”点位置精确对应设备DUT接口的物理端面。因此,曲线上正距离区域代表光信号进入待测链路后沿传播路径各位置的实际反射/散射情况,其距离坐标直接等于相对于DUT端面的光程(经折射率修正后为几何距离)。而0点左侧的负值区域反映的是设备内部光路的信号反射,该部分信号与待测样品无关,分析时可直接忽略。此外,在样品末端反射峰之后,存在的一段持续的低水平瑞利散射信号,属于系统噪声基底(或空气噪声),同样不属于样品特征,无需考虑和关注。

基于大量实测案例情况来看,OFDR曲线上的结果分析或特征性变化基本可归为四类。



Ø 第一种情况:长度测试

   OFDR设备最高空间分辨可达几十um级别,在高精度光链路长度测试上有明显优势。

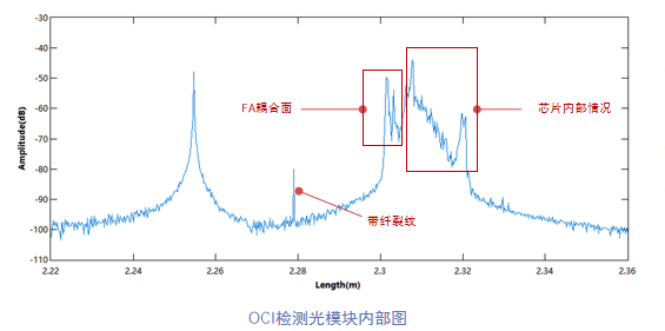

使用OFDR进行长度测试,需要待测样品有明显的反射峰值来进行位置标定,从而测试长度。例如:对光纤长度测试,则可通过光纤首尾端端面、连接头端面或其他特征性事件产生的反射峰值,来精准测量整个光纤长度。



Ø 第二种情况:单个反射峰——回损异常(或回损测试)

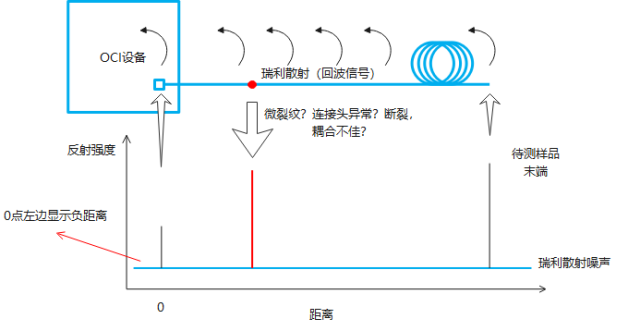

单个反射峰示例,尖峰高于基底

正常光纤的瑞利散射基底上出现一个单一的尖锐反射峰(如上图)。该尖峰对应光路中某个回损异常点,可能原因有:光纤端面污染或划伤、连接器插芯破损断裂、熔接点的缺陷,光纤某点裂纹或者连接头端面对接等情况。判定这类事件的关键在于峰值量级与不同条件下理论值的偏离程度。例如,连接头PC端面对空气的菲涅尔反射理论值约为-14.7 dB,实际良好状态下测得的峰值应在-15 dB左右;而两个PC连接器通过法兰紧密对接时,回波损耗应当达到-45 dB至-55 dB,APC斜8°角对接则更低,可到-70 dB至-90 dB。若实测值严重偏离这些参考范围——比如PC法兰对接结果只显示-15 dB或-25 dB,说明两插芯端面未真正接触,中间存在空气间隙;若PC端面对空气测出-30 dB反射甚至更低,则往往因为端面污染或研磨角度偏移,致使原本应强烈的反射被削弱。因此,这种单个反射峰值的高低(回损大小)必须结合样品实际反射理论值来对照判断,不能简单认为越大或越小即代表异常或正常。



Ø 第三种情况:连续反射抬升——某段链路特性异常



这种异常是某一段连续距离内的反射信号整体抬升,而不是单个反射峰。

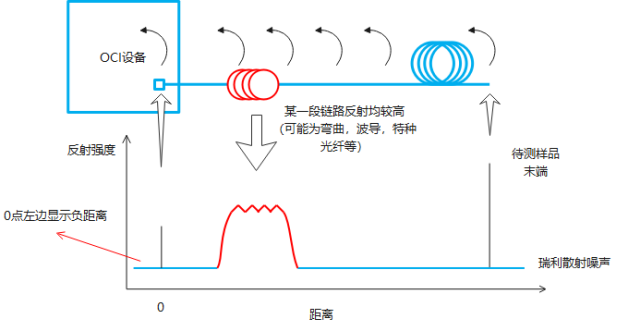

  连续区域基底抬升示例

这种区段性的基底抬高意味着该段光纤或波导的传输特性发生了结构性变化。例如,宏弯或微弯会引发光泄漏并增加额外散射;某些高反射波导或含有周期性结构的光栅本身散射系数就偏高;多模光纤则会因模式串扰和模间色散使拍频信号畸变,导致整体噪声基底抬高;而掺铒、掺镱等有源光纤由于稀土离子掺杂也会增强散射或引入吸收,使基底上升(或者下降)。遇到此类某段光链路反射变高情况,应仔细校对待测链路实际的结构尺寸与OFDR测试结果中各段抬高反射对应的距离,以找到每个位置分别对应哪个结构所产生的信号反射(折射率校准后)。要解析复杂的光链路,对样品器件本身的结构参数、预期反射强度必须要有非常全面的了解。








Ø 第四种情况:插入损耗异常(或测试)——台阶与传输损耗



这种异常由插入损耗引起,其反映在曲线上现象为瑞利散射噪声分成两段高低台阶。光经过耦合器、WDM、PLCS分路器或较差熔接点等情况时,只要存在插损,后续的光功率就会出现一定比例的降低,相应地,瑞利散射基底也会随之跌落,形成一个明显的台阶。

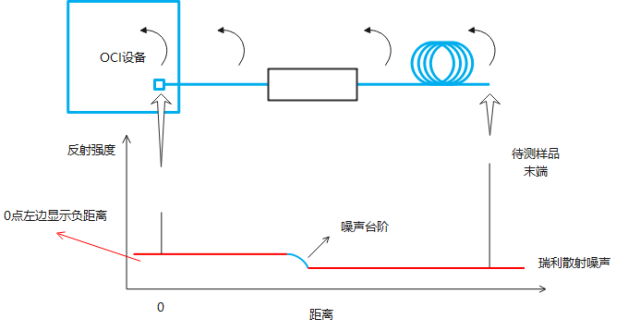

图6  插入损耗台阶示例

这个台阶前后噪声反射强度之差除以2就是该器件的插入损耗值,可直接在曲线上读取。若曲线并非出现突变台阶,而是沿距离呈平缓斜向下降,则属于均匀分布的传输损耗。例如某段2.3米光路的后段反射信号逐渐走低(如下图),箭头所指区域为光波导传输范围,该段曲线呈现出明显的斜向下降趋势,其斜率(dB/m)即代表该光纤段的衰减系数,通过直线拟合即可算出具体数值。普通单模光纤在1550纳米波长的衰减约0.2 dB/km,折合每米仅0.0002 dB,在OFDR曲线中几乎看不出斜度,若实测斜率明显偏大,则应考虑弯曲损耗或光纤本身质量问题。

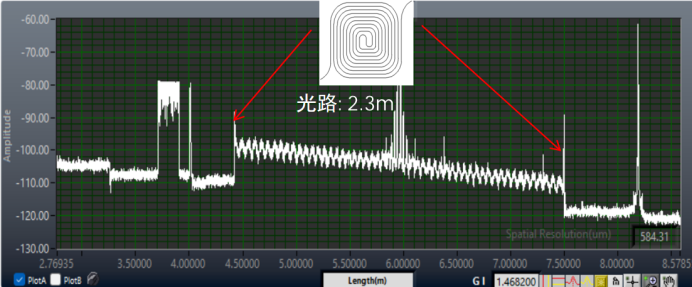

 某2.3米环形波导光路测试结果



在实际分析中,建议按照固定逻辑逐层推进:先确认0点位置,排除负半轴和末端噪声;再标定所有明显反射峰,计算每个反射峰之间的距离;接着观察噪声基底整体走势,区分噪声抬升和台阶跌落;最后结合器件结构、对应位置的理论反射情况、长度距离等参数综合对整个样品链路进行分析。这样既能快速检出故障点,也能量化评估整个链路每个部分的插回损,为光器件的研发、生产和维护提供可靠依据。



总结

OFDR技术凭借其高分辨率的“光学CT”式检测能力,为光链路分析提供了强大的手段,但测量曲线终究只是原始数据,唯有透彻理解每一处特征背后的物理起因,并以标准理论值作为参照,才能真正发挥其最大的诊断价值。
